Grundplatte 150 x 150 mm, mit 4 Bohrungen Ø 5 mm,
Achsmaß Bohrungen (von Mitte zu Mitte) 110 mm,
Abstand von Außenkante 20 mm.
Nut 25 mm breit, 40 mm lang, unten mit Rundeisen
als Aufhängepunkt für Hängeampel.
Rundeisenbügel 25 mm nach unten überstehend.
> Rohrlänge: xxx mm
> Lackierung: RAL nach Bieterpalette.
Deckenbefestigung BAUSEITS !!

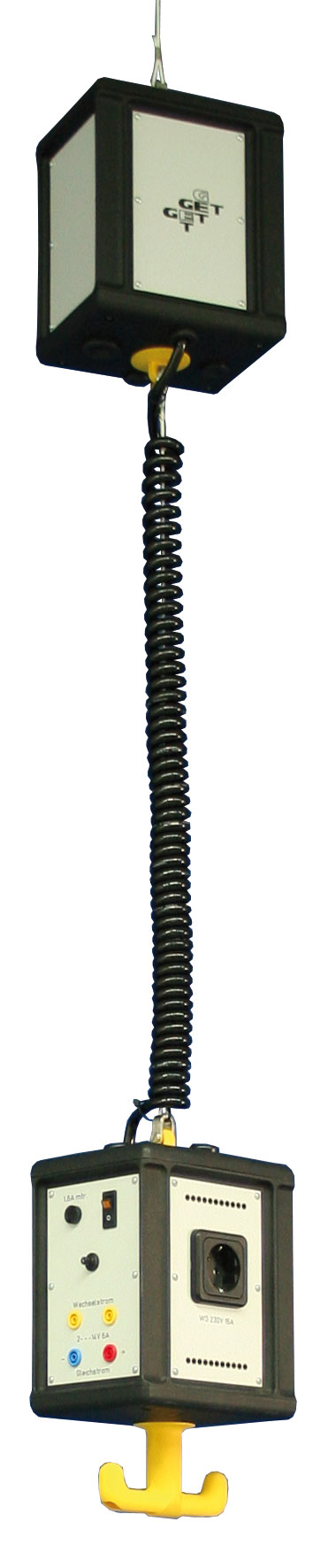

zur Montage an der Decke, mit Spiralleitung.
Komponenten:
Anschlussgehäuse im Design der Hängeampel
zum Einhängen in Deckenhaken, bestückt mit
Anschlussklemmblock 3-polig (230 V AC/16 A)
zum Anschluss der Zuleitung.
Anschluss zur Hängeampel über
Spiralleitung 3 x 1,5² und Zugseil.
Spirallleitungslänge geschlossen: 500 mm
Hängeampel max. 1200 mm höhenverstellbar.
Steuereinheit mit Motor und Funkempfänger
für die Höhenverstellung der Hängeampel,
Steuerung über Funk-Fernbedienung
(nicht im Lieferumfang).
Alle Komponenten VDE-geprüft.

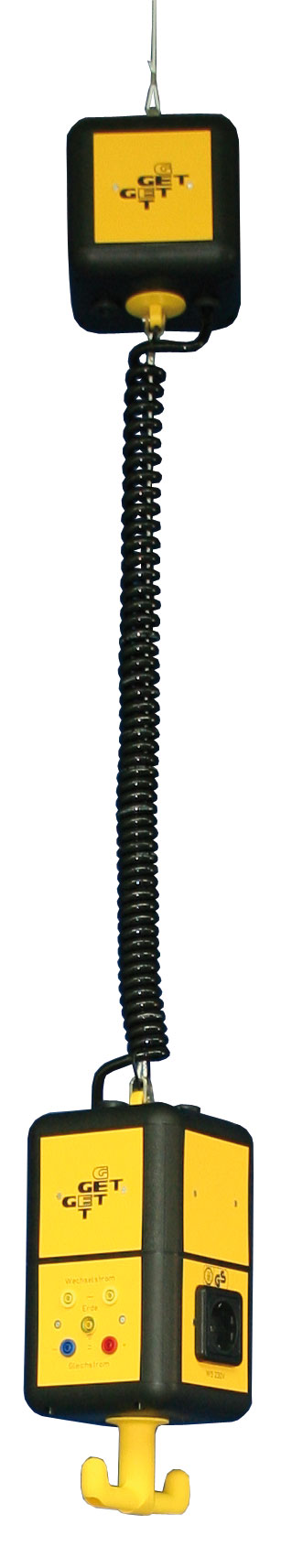

zur Montage an der Decke, mit Spiralleitung.
Komponenten:
Anschlussgehäuse im Design der Hängeampel
zum Einhängen in Deckenhaken, bestückt mit
Anschlussklemmblock 3-polig (230 V AC/16 A)
und 5-polig (Kleinspannung AC/DC max. 10 A)
zum Anschluss der Zuleitungen und weiterschleifen
zu weiteren Hängeampeln.
Anschluss zur Hängeampel über
Spiralleitung 7 x 1,5² und Zugseil.
Spirallleitungslänge geschlossen: 500 mm
Hängeampel max. 1200 mm höhenverstellbar.
Steuereinheit mit Motor und Funkempfänger
für die Höhenverstellung der Hängeampel,
Steuerung über Funk-Fernbedienung
(nicht im Lieferumfang).
Alle Komponenten VDE-geprüft.
Fernbedienung mit 15 Kanälen, Halteclip,
LCD-Anzeigefeld und Cursorbedientasten.
Einzeln oder in Gruppen programmierbar,
auch für mehrere Fachräume verwendbar.

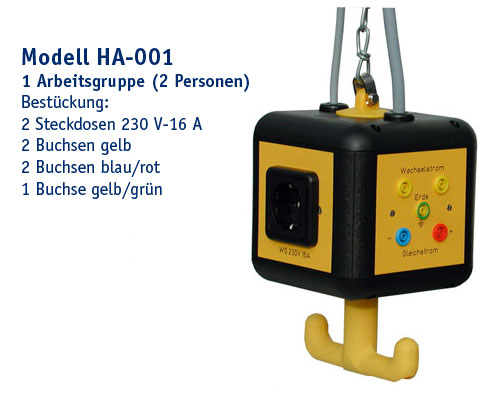

mit 2 m Gliederkette und 2,3 m Anschlusskabel,
Grundplatte mit eingravierter Beschriftung.
Gewicht ca. 2,0 kg.
Bestückung:
2 x Kinderschutz-Schuko-Steckdosen 230 V-16A
1 x 2 Sicherheits-Abnahmebuchsen gelb
für Wechselstrom-Kleinspannung.
1 x 2 Sicherheits-Abnahmebuchsen blau/rot
für Gleichstrom-Kleinspannung.
1 x Sicherheits-Abnahmebuchse gelb/grün
für Erde-Potential.
Hängeampel komplett verdrahtet, geprüft, CE-konform.
DECKENBEFESTIGUNG UND NETZANSCHLUSS BAUSEITS !!!

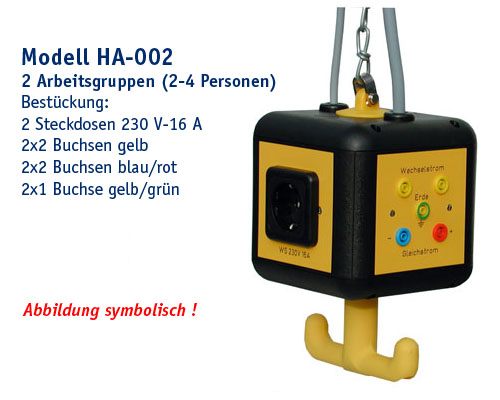

mit 2 m Gliederkette und 2,3 m Anschlusskabel,
Grundplatte mit eingravierter Beschriftung.
Gewicht ca. 3,0 kg.
Bestückung:
2 x Kinderschutz-Schuko-Steckdosen 230V-16A
2 x 2 Sicherheits-Abnahmebuchsen gelb
für Wechselstrom-Kleinspannung.
2 x 2 Sicherheits-Abnahmebuchsen blau/rot
für Gleichstrom-Kleinspannung.
2 x 1 Sicherheits-Abnahmebuchse gelb/grün
für Erde-Potential.
Hängeampel komplett verdrahtet, geprüft, CE-konform.
DECKENBEFESTIGUNG UND NETZANSCHLUSS BAUSEITS !!!

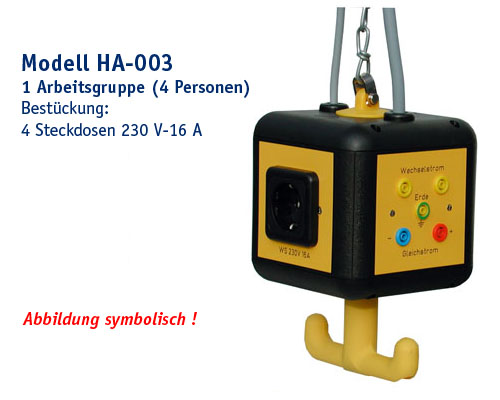

mit 2 m Gliederkette und 2,3 m Anschlusskabel,
Grundplatte mit eingravierter Beschriftung.
Gewicht ca. 2,0 kg.
Bestückung:
4 x Kinderschutz-Schuko-Steckdosen 230 V-16A.
Hängeampel komplett verdrahtet, geprüft, CE-konform.
DECKENBEFESTIGUNG UND NETZANSCHLUSS BAUSEITS !!!
mit 2 m Gliederkette und 2,3 m Anschlusskabel,
Grundplatte mit eingravierter Beschriftung.
Gewicht ca. 3,0 kg.
Bestückung:
4 x 2 Sicherheits-Abnahmebuchsen gelb
für Wechselstrom-Kleinspannung.
4 x 2 Sicherheits-Abnahmebuchsen blau/rot
für Gleichstrom-Kleinspannung.
4 x 1 Sicherheits-Abnahmebuchse gelb/grün
für Erde-Potential.
Hängeampel komplett verdrahtet, geprüft, CE-konform.
DECKENBEFESTIGUNG UND NETZANSCHLUSS BAUSEITS !!!
mit 2 m Gliederkette und 2,3 m Anschlusskabel,
Grundplatte mit eingravierter Beschriftung.
Gewicht ca. 3,0 kg.
Bestückung:
4 x Kinderschutz-Schuko-Steckdosen 230 V-16A
4 x 2 Sicherheits-Abnahmebuchsen gelb
für Wechselstrom-Kleinspannung
4 x 2 Sicherheits-Abnahmebuchsen blau/rot
für Gleichstrom-Kleinspannung
4 x 1 Sicherheits-Abnahmebuchse gelb/grün
für Erde-Potential
Hängeampel komplett verdrahtet, geprüft, CE-konform.
DECKENBEFESTIGUNG UND NETZANSCHLUSS BAUSEITS !!!

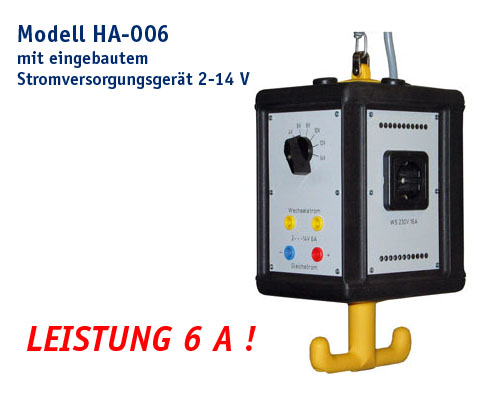

zur Montage an der Decke, mit 2 m Gliederkette
und 2,3 m Anschlusskabel,
Grundplatte mit eingravierter Beschriftung.
Geweicht ca. 4,2 kg.
Bestückung:
2 x Kinderschutz-Schuko-Steckdosen
230 V-16A
1 x Stromversorgungsgerät für Grundlagen-
versuche in der Elektrotechnik, Leistung 6 A,
1 x Netzsicherung
1 x Netzschalter mit Kontroll-Lampe,
1 x Transformator mit galvanischer Trennung,
1 x Stellknopf zur Einstellung der Spannung
zwischen 2 und 14 V, in 2-V-Stufen,
1 x Brückengleichrichter, Restwelligkeit
ca. 48 %,
1 x Überstrom-Schutzschalter 6 A
2 x Buchsensets mit je 4 Sicherheits-Labor-
buchsen zum Abgreifen der Wechsel- und
Gleichspannung. Hängeampel komplett
verdrahtet, geprüft, CE-konform.
DECKENBEFESTIGUNG UND
NETZANSCHLUSS BAUSEITS !!!
Gewicht 0,70 kg. Vollmontierte Einheit, mit formstabilem Gehäuse aus
schlagfestem Kunststoff, Farbe rot-orange. Isolierte Aufhängung,
vorhandene Bohrung zur Anbringung einer Absturzsicherung.
Seiltrommel blockierbar. Geeignet für vielseitige Anwendungen,
z.B. für Werkzeug- oder Hängeampelhalterung.
Gewicht 0,80 kg. Vollmontierte Einheit, mit formstabilem Gehäuse aus
schlagfestem Kunststoff, Farbe rot-orange. Isolierte Aufhängung,
vorhandene Bohrung zur Anbringung einer Absturzsicherung.
Seiltrommel blockierbar. Geeignet für vielseitige Anwendungen,
z.B. für Werkzeug- oder Hängeampelhalterung.
Gewicht 3,10 kg. Vollmontierte Einheit, mit formstabilem Gehäuse aus
schlagfestem Kunststoff, Farbe rot-orange.
Schraubkarabinerhaken in dreh- und schwenkbarer Ausführung
als isolierte Aufhängung. Serienmäßig mit Federbruchsicherung
und Sicherungskette. Seiltrommel blockierbar.
Geeignet für vielseitige Anwendungen,
z.B. für Werkzeug- oder Hängeampelhalterung.
Gewicht 0,90 kg.
Technische Eigenschaften:
Gehäuse aus schlagfestem Kunststoff
Stahldrahtseil
Traglasteinstellung: gesichert gegen Fehlbedienung
Seileinzugsbegrenzung: einstellbar und schlagabsorbierend
Lastanbringung: Karabinerhaken
Aufhängung: Schraubkarabinerhaken
Absturzsicherung nach DIN 1511
Gewicht 0,90 kg.
Technische Eigenschaften:
Gehäuse aus schlagfestem Kunststoff
Stahldrahtseil
Traglasteinstellung: gesichert gegen Fehlbedienung
Seileinzugsbegrenzung: einstellbar und schlagabsorbierend
Lastanbringung: Karabinerhaken
Aufhängung: Schraubkarabinerhaken
Absturzsicherung nach DIN 1511
Gewicht 0,80 kg. Vollmontierte Einheit, mit formstabilem Gehäuse aus
schlagfestem Kunststoff, Farbe rot-orange. Isolierte Aufhängung,
vorhandene Bohrung zur Anbringung einer Absturzsicherung.
Seiltrommel blockierbar. Geeignet für vielseitige Anwendungen,
z.B. für Werkzeug- oder Hängeampelhalterung.
