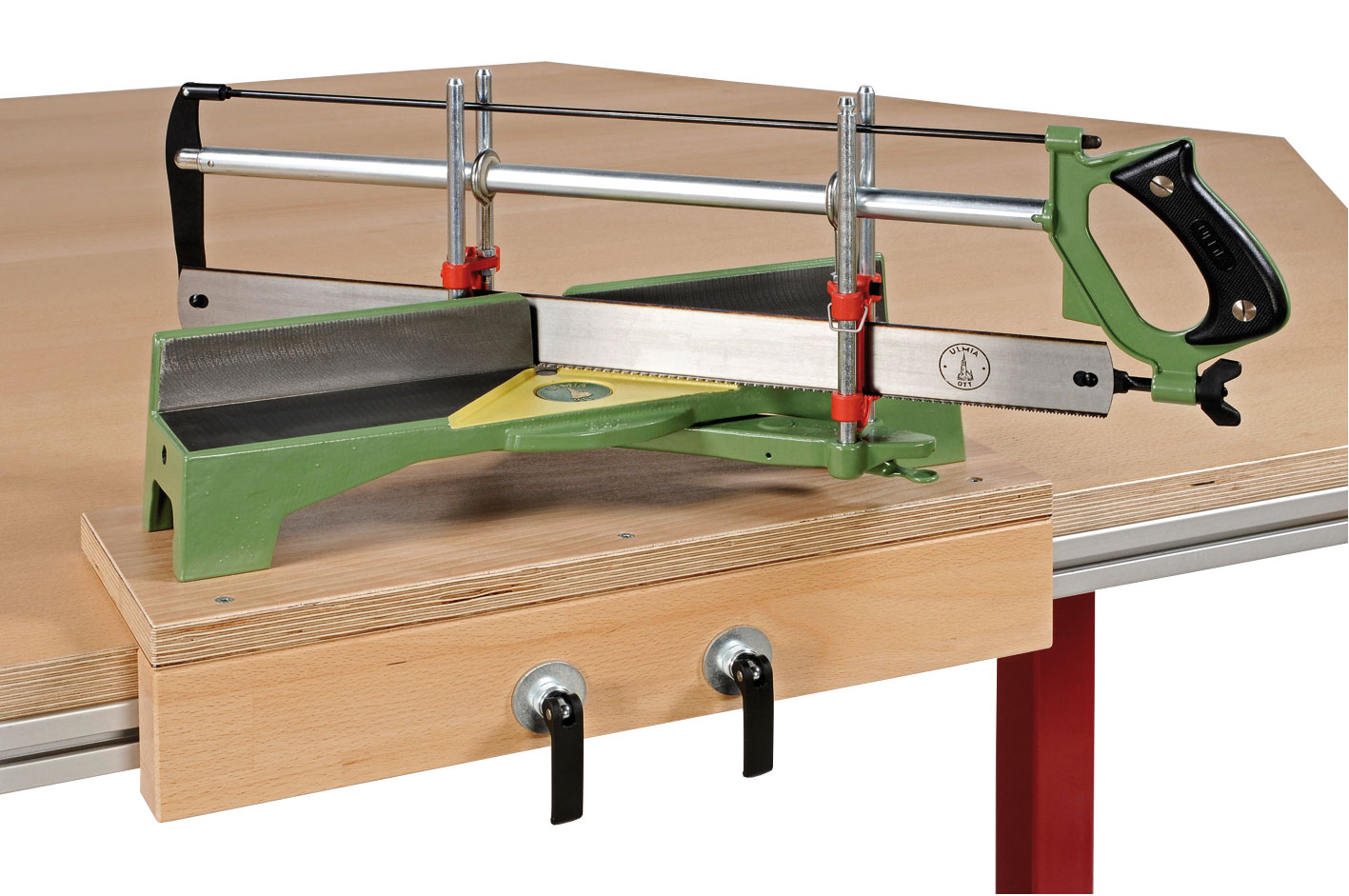

zum Einschieben in das Aluminium-Aufnahmeprofil.
MERKMALE:
Grundplatte BT 500 x 180 x 25 mm, Material: Buche Multiplex,
T-Stück-Ansatz 500 x 80 x 35 mm, Material: Buche massiv,
Verbindung zur Grundplatte durch Verleimung und
mehrfacher Verschraubung, Oberflächen naturlackiert.
Spielfreie Führung in den Aufnahmeprofilen durch
massive Stahl-Halbrund-Nutenplatte, Länge 184 mm,
Breite 12 mm, Dicke 6 mm, verzinkt.
Befestigung an T-Stück-Ansatz durch 2 Stockschrauben
mit Gegendruckfedern für passgenaues Einschieben.
Arretierung durch 2 Exzenterspanner GN 927 - M 6
zum schnellen, drehmomentfreien Spannen und Lösen.
Exzenterspanner und Stockschrauben mit hochfester
Klebesicherung verbunden (keine losen Einzelteile).
KOMPONENTEN:
zum Einschieben in das Aluminium-Aufnahmeprofil.
MERKMALE:
Grundplatte BT 690 x 220 x 19 mm, Material: Buche Multiplex,
T-Stück-Ansatz 690 x 70 x 35 mm, Material: Buche massiv,
Verbindung zur Grundplatte durch Verleimung und mehrfacher
Verschraubung, Oberflächen naturlackiert.
Spielfreie Führung in den Aufnahmeprofilen
durch massive Stahl-Halbrund-Nutenplatte, Länge 184 mm,
Breite 12 mm, Dicke 6 mm, verzinkt.
Befestigung an T-Stück-Ansatz durch 2 Stockschrauben
mit Gegendruckfedern für passgenaues Einschieben.
Arretierung durch 2 Exzenterspanner GN 927 - M 6
zum schnellen, drehmomentfreien Spannen und Lösen.
Exzenterspanner und Stockschrauben mit hochfester
Klebesicherung verbunden (keine losen Einzelteile).
KOMPONENTEN:

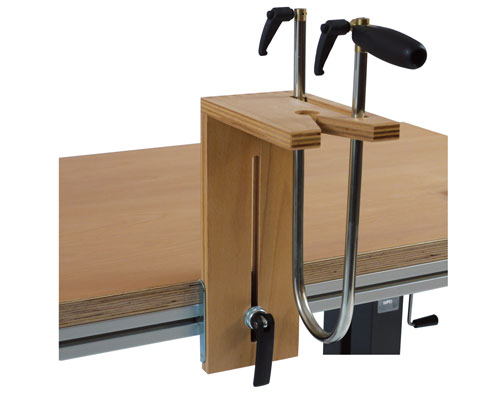

MERKMALE:
Stufenlos höhenverstellbar, Verstellbereich 220 mm.
Laubsägewinkel aus Multiplex, Materialstärke 18 mm,
Schenkellängen 320/200 mm, Arbeitsbreite 120 mm.
Eckverbindung der Schenkel durch 8-fache Fingerzinkung
und wasserfeste Verleimung.
Arbeitsschenkel (200 mm) mit Bohrung Ø 25 mm,
Dreieck-Ausschnitt und Langloch zum Einsetzen des
Laubsägebogens beim Sägeblattwechsel.
Mit Führungsplatte zur Höhenverstellung, BxH: 125 x 100 mm,
Werkstoff: Stahlblech verzinkt 1.0037, Stärke 1,5 mm,
beide Längskanten mit Aufkantung 15 mm zur spielfreien
Führung des Laubsägebogens bei der Höhenverstellung.
Einschub in die Aufnahmeprofile durch Stahlblech-Nutenplatte,
LxB: 125 x 15 mm, Dicke 4 mm, mit angeschweißter Stockschraube.
Arretierung durch Exzenterspanner GN 927 - M 8
zum schnellen, drehmomentfreien Spannen und Lösen.
Exzenterspanner und Stockschraube mit hochfester
Klebesicherung verbunden (keine losen Einzelteile).
KOMPONENTEN:

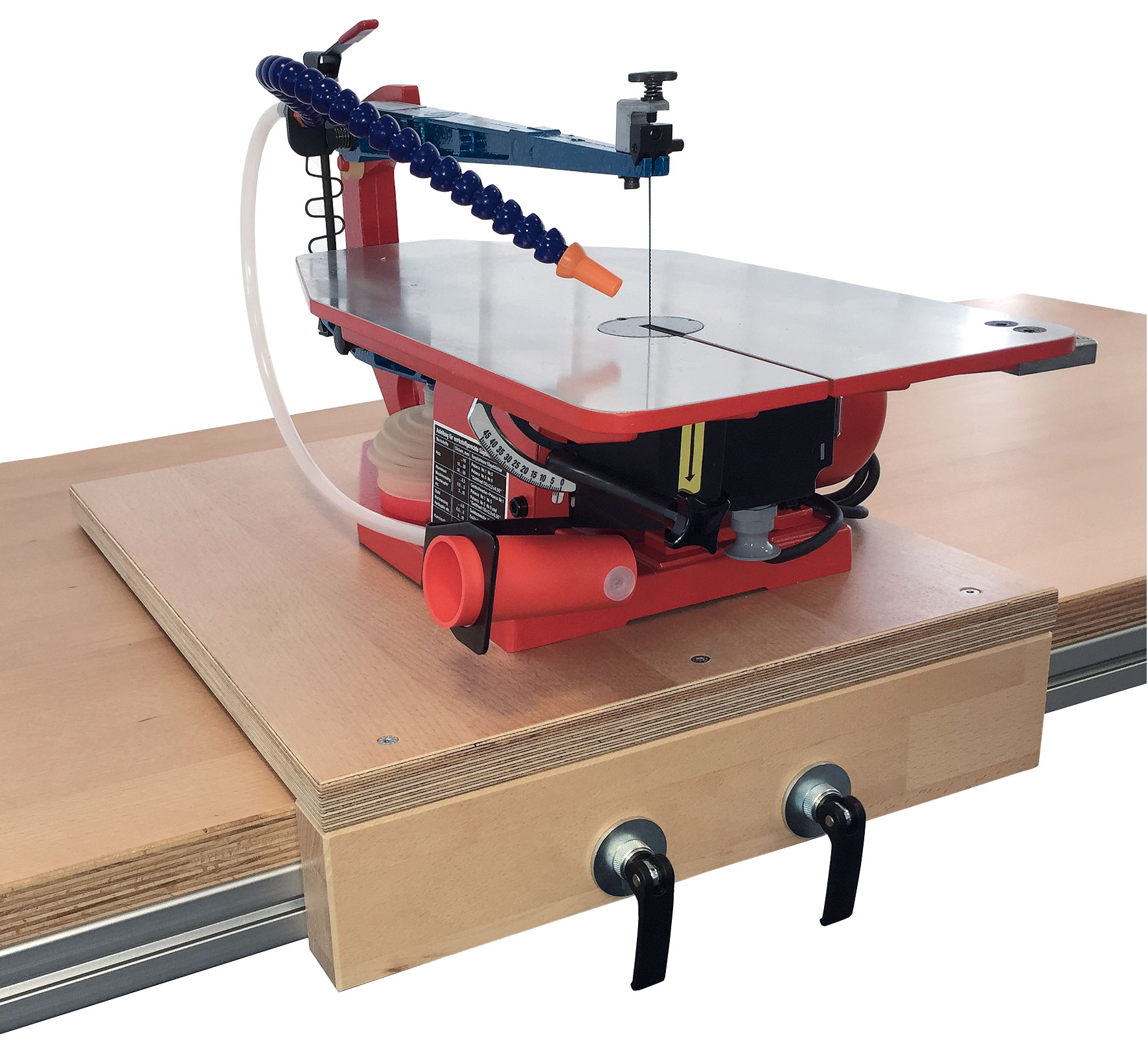

Zum Einschieben in das Aluminium-Aufnahmeprofil,
geeignet für Kleinmaschinen bis max. 20 kg Gewicht.
MERKMALE:
Grundplatte BT 400 x 490 x 25 mm, Material: Buche Multiplex,
mit 6 versenkten Laufrollen zum Verschieben auf der Tischplatte.
T-Stück-Ansatz 400 x 80 x 35 mm, Material: Buche massiv,
Verbindung zur Grundplatte durch Verleimung und
mehrfacher Verschraubung, Oberflächen naturlackiert.
Spielfreie Führung in den Aufnahmeprofilen durch
massive Stahl-Halbrund-Nutenplatte, Länge 184 mm,
Breite 12 mm, Dicke 6 mm, verzinkt.
Befestigung an T-Stück-Ansatz durch 2 Stockschrauben
mit Gegendruckfedern für passgenaues Einschieben.
Arretierung durch 2 Exzenterspanner GN 927 - M 6
zum schnellen, drehmomentfreien Spannen und Lösen.
Exzenterspanner und Stockschrauben mit hochfester
Klebesicherung verbunden (keine losen Einzelteile).
KOMPONENTEN:

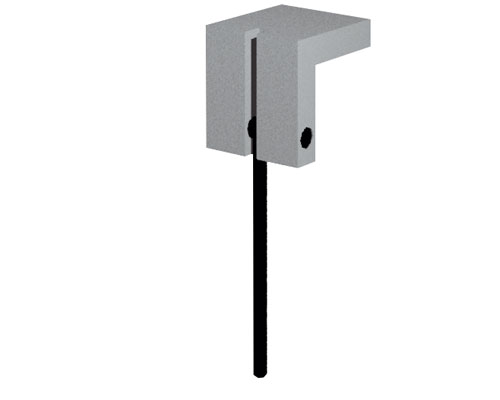

MERKMALE:
Winkelprofil aus massivem Aluminium, Profilstärke 20 mm,
Schenkellängen 85 x 85 mm, alle Kanten entgratet.
Spielfreie Führung in den Aufnahmeprofilen durch
massive Stahl-Halbrund-Nutenplatte, Länge 78 mm,
Breite 12 mm, Dicke 6 mm, verzinkt.
Befestigung an Alu-Winkelprofil durch 2 Inbusschrauben
mit Gegendruckfedern für passgenaues Einschieben.
Arretierung durch Einhand-Exzenterhebel aus massivem Stahl,
Länge 160 mm, Durchmesser 10 mm, verzinkt, Schwenkbereich 180°.

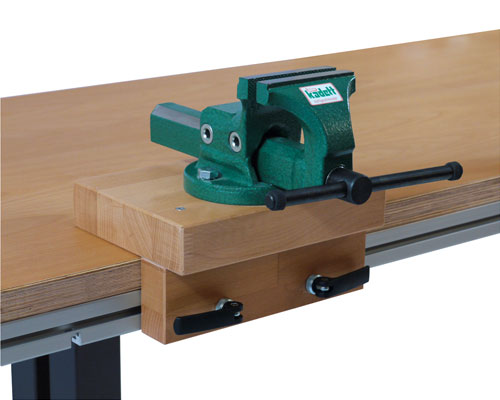

geeignet für Metall-Schraubstöcke bis 125 mm Backenbreite.
MERKMALE:
Grundplatte 240 x 180 x 45 mm, Material: Buche massiv.
T-Stück-Ansatz 240 x 70 x 35 mm, Material: Buche massiv,
Verbindung zur Grundplatte durch Verleimung und
3-facher Verschraubung, Oberflächen mit Heißwachsbeschichtung.
Spielfreie Führung in den Aufnahmeprofilen durch
massive Stahl-Halbrund-Nutenplatte, Länge 184 mm,
Breite 12 mm, Dicke 6 mm, verzinkt.
Befestigung an T-Stück-Ansatz durch 2 Stockschrauben
mit Gegendruckfedern für passgenaues Einschieben.
Arretierung durch 2 Exzenterspanner GN 927 - M 6
zum schnellen, drehmomentfreien Spannen und Lösen.
Exzenterspanner und Stockschrauben mit hochfester
Klebesicherung verbunden (keine losen Einzelteile).
KOMPONENTEN:

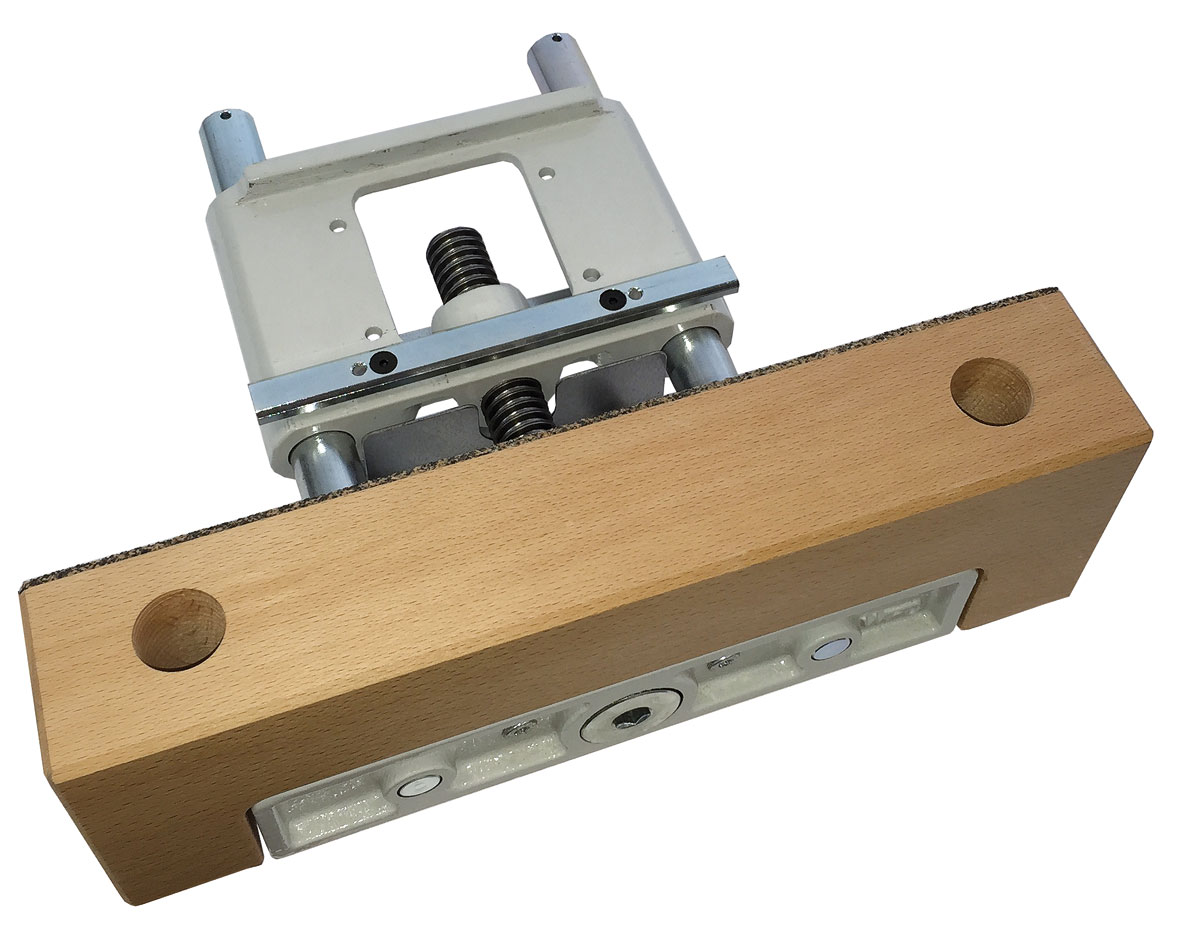

max. Spannweite 100 mm.
Holzbacken Buche massiv, mit Oberflächenschutz,
mit 2 Bohrungen Ø 25,5 mm für Rundbankhaken.
Spannfläche mit "Grip-Belag", Dicke 4 mm,
ZUR HORIZONTALEN UND VERTIKALEN EINSPANNUNG
von Werkstücken mit rutschsicherem Spannbelag.
Führungskörper aus Grauguss, lackiert,
mit 2 Führungsspindeln Ø 25 mm, verzinkt
und 1 Gewindespindel Tr 24 Ø x 5 mm, Nutenplatte,
Befestigungselemente und 2 Klemmhebel.
Mit hinterem Führungssteg, zur Ableitung der Krafteinflüsse
auf die Aufkantung der Werkbankplatte.
Frontplatte flächenbündig im Holzbacken eingelassen,
mit Gewindeaufnahmen für Führungsspindeln und Drehbuchse,
mit Innensechskant für Universalkurbel.
Werkzeugloses Anbringen der Spannzange in Führungsprofile.

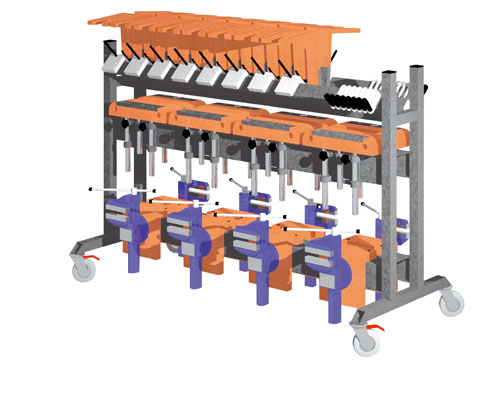

zur unfallsicheren Unterbringung
und zum Transport der WeVario-Komponenten.
Konstruktion aus Vierkantstahlrohr 40x40 mm,
mit Stahlblech-Aufnahmenprofilen zum
Einhängen und zur Ablage der WeVario-Bauteile.
Mit 4 Lenkrollen 125 mm Ø, 2 Rollen mit Stopp.
Lackierung: nach Hersteller-Farbpalette.
Maximale Bestückung:
8 Spannzangen, 8 Schraubstöcke mit Unterlage,
(oder 16 Spannzangen alternativ 16 Schraubstöcke),
16 Universalkurbeln, 16 Multispanner, 16 Laubsägetische.

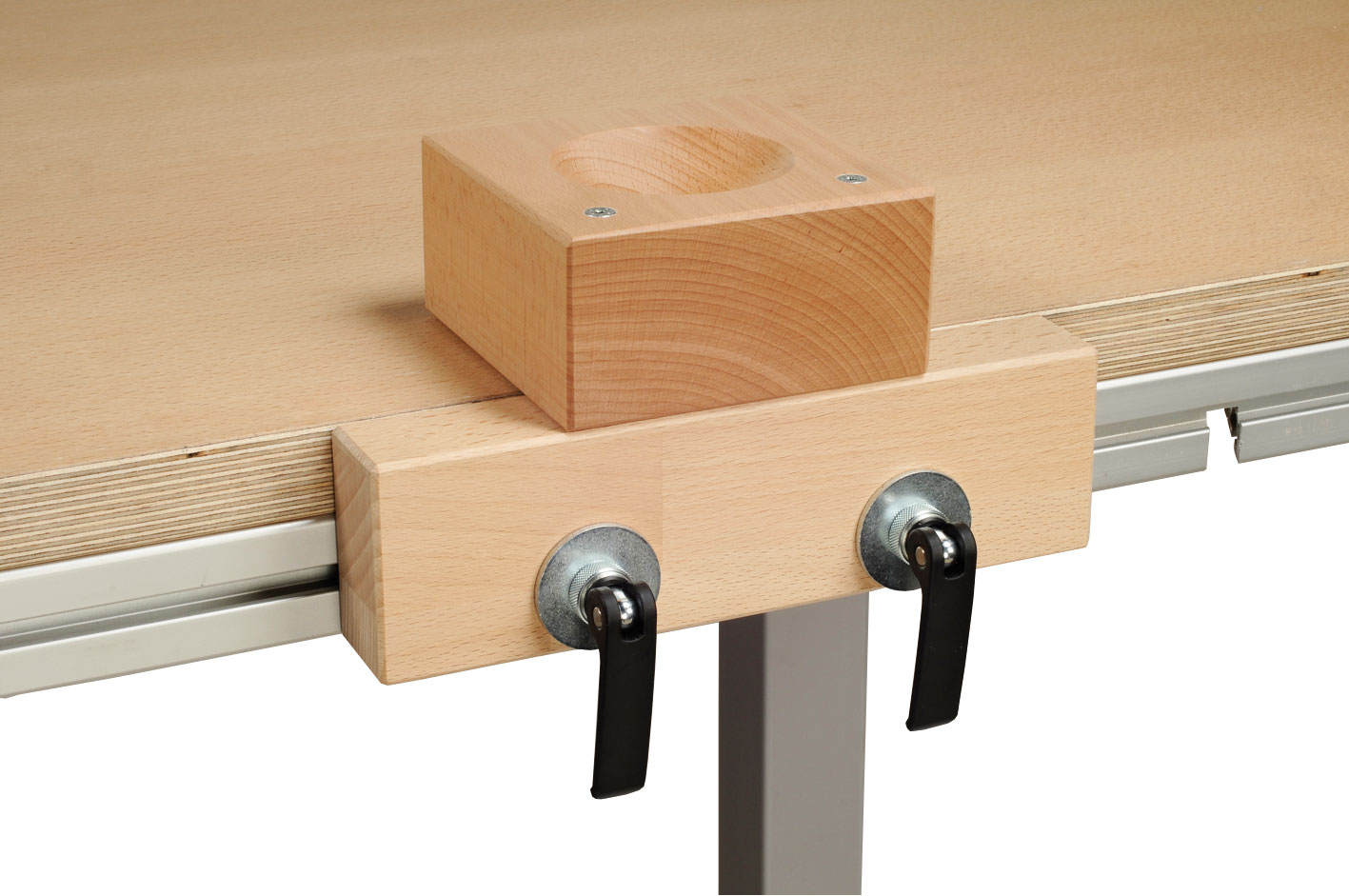

MERKMALE:
Treibklotz LxBxH: 120 x 120 x 60 mm,
Buche massiv, naturlackiert.
Mit Halteplatte 240 x 70 x 35 mm, Buche massiv,
Verbindung zu Treibklotz durch Verschraubung,
Oberflächen naturlackiert.
Spielfreie Führung in den Aufnahmeprofilen durch
massive Stahl-Halbrund-Nutenplatte, Länge 184 mm,
Breite 12 mm, Dicke 6 mm, verzinkt.
Befestigung an Halteplatte durch 2 Stockschrauben
mit Gegendruckfedern für passgenaues Einschieben.
Arretierung durch 2 Exzenterspanner GN 927 - M 6
zum schnellen, drehmomentfreien Spannen und Lösen.
Exzenterspanner und Stockschrauben mit hochfester
Klebesicherung verbunden (keine losen Einzelteile).
KOMPONENTEN:
56,78 €*
