Bestückung:
1 NOT-AUS-Pilztaste, verriegelnd und überlistungssicher
zur Abschaltung der Gesamtanlage bei Gefahr.
1 Schlüsseltaster >EIN< mit Taste >AUS<
und Kontrollleuchte für den >Hauptschütz Elektro<
1 Doppeltaster >EIN/AUS< mit Kontrollleuchte
für den Schaltschütz >Elektro Lehrer<
1 Doppeltaster >EIN/AUS< mit Kontrollleuchte
für den Schaltschütz >Stromversorgungsgerät<
1 Doppeltaster >EIN/AUS< mit Kontrollleuchte
für den Schaltschütz >Kleinspannungen Schüler<
1 Doppeltaster >EIN/AUS< mit Kontrollleuchte
für den Schaltschütz >Elektro Schüler 230 V<
2 Schukosteckdosen 230 V mit Kinderschutz
Bedienblende komplett, VDE-geprüft,
einschließlich Einbau und Anschluss im Energieschacht.
eingebaut in Wandschalttafel, VDE-geprüft,
einschließlich zusätzlichem Schaltschütz.
Schützkontakt auf Klemmen verdrahtet
zur Ansteuerung der Sicherungsautomaten
in der bauseitigen UV.
eingebaut in Wandschalttafel, VDE-geprüft,
einschließlich zusätzlichem Schaltschütz.
Schützkontakt auf Klemmen verdrahtet
zur Ansteuerung der Sicherungsautomaten
in der bauseitigen UV.
eingebaut in Wandschalttafel, VDE-geprüft,
einschließlich zusätzlichem Schaltschütz.
Schützkontakt auf Klemmen verdrahtet
zur Ansteuerung der Sicherungsautomaten
in der bauseitigen UV.
eingebaut in Wandschalttafel, VDE-geprüft,
einschließlich zusätzlichem Schaltschütz.
Schützkontakt auf Klemmen verdrahtet
zur Ansteuerung der Sicherungsautomaten
in der bauseitigen UV.

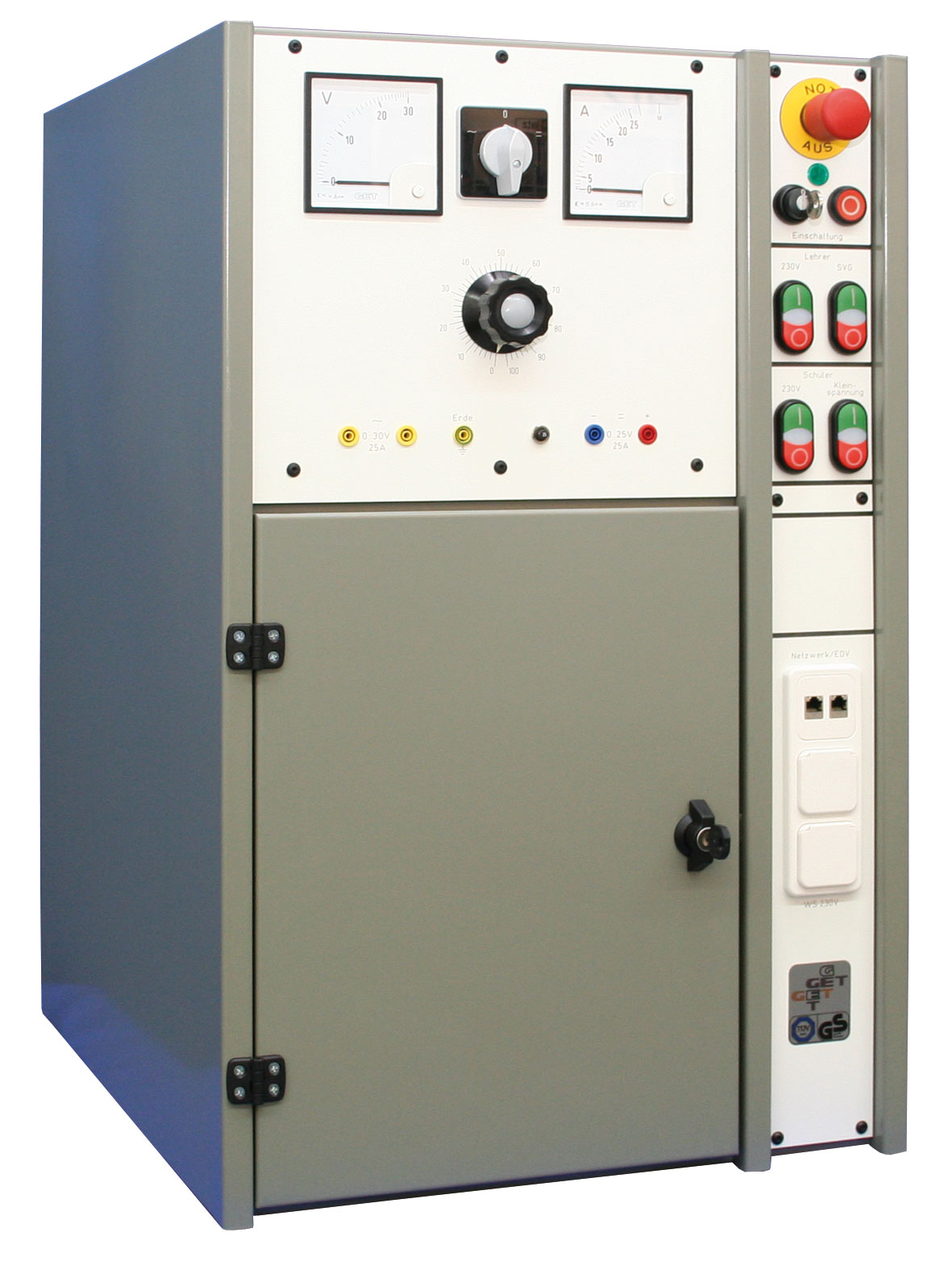

> Standardhöhe: 705 / 755 / 805 mm
> Montageposition: LINKS/RECHTS,
mit frei zugänglicher Rückseite.
Material: Stahlblech verschweißt, zur Aufnahme
von Netzverteiler und Stromversorgungsgerät.
Standard-Lackierung nach RAL:
> RAL 7035 - lichtgrau
Oben offener Einbauraum für Stromversorgungsgerät,
unten abschließbare Drehtüre,
dahinter Einbauraum für Netzverteiler.
Abnehmbare Seitenwand mit dahinterliegendem
Anschlussraum mit Reihenklemmleiste.
Vertikal Einbauplatz für Bedienblende.
> Standardhöhe: 705 / 755 / 805 mm
> Montageposition: LINKS/RECHTS,
mit frei zugänglicher Rückseite.
Material: Stahlblech verschweißt, zur Aufnahme
von Netzverteiler und Stromversorgungsgerät.
Sonder-Lackierung nach RAL ....
Oben offener Einbauraum für Stromversorgungsgerät,
unten abschließbare Drehtüre,
dahinter Einbauraum für Netzverteiler.
Abnehmbare Seitenwand mit dahinterliegendem
Anschlussraum mit Reihenklemmleiste.
Vertikal Einbauplatz für Bedienblende.
> Sonderhöhe: ... mm
> Montageposition: LINKS/RECHTS,
mit frei zugänglicher Rückseite.
Material: Stahlblech verschweißt, zur Aufnahme
von Netzverteiler und Stromversorgungsgerät.
Sonder-Lackierung nach RAL ....
Oben offener Einbauraum für Stromversorgungsgerät,
unten abschließbare Drehtüre,
dahinter Einbauraum für Netzverteiler.
Abnehmbare Seitenwand mit dahinterliegendem
Anschlussraum mit Reihenklemmleiste.
Vertikal Einbauplatz für Bedienblende.
> Sonderhöhe: ... mm
> Montageposition: LINKS/RECHTS,
mit frei zugänglicher Rückseite.
Material: Stahlblech verschweißt, zur Aufnahme
von Netzverteiler und Stromversorgungsgerät.
Standard-Lackierung nach RAL:
> RAL 7035 - lichtgrau
Oben offener Einbauraum für Stromversorgungsgerät,
unten abschließbare Drehtüre,
dahinter Einbauraum für Netzverteiler.
Abnehmbare Seitenwand mit dahinterliegendem
Anschlussraum mit Reihenklemmleiste.
Vertikal Einbauplatz für Bedienblende.

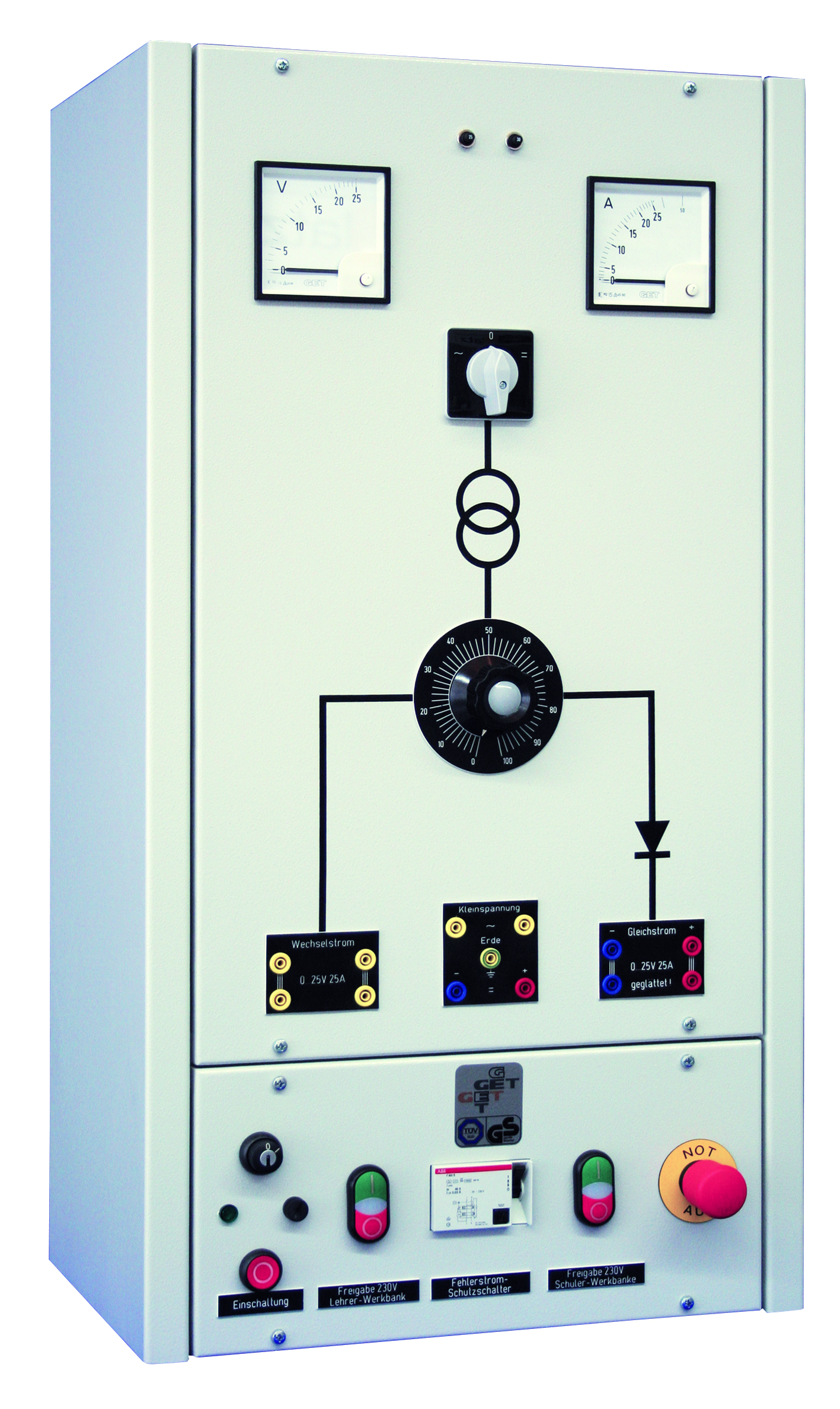

von Schüler-Arbeitsplätzen mit Kleinspannungen.
Gehäuse aus Stahlblech, zur Aufnahme eines Einschubs,
abnehmbare Bedienblende, dahinter Anschlussraum mit Klemmleiste.
HBT: 900 x 480 x 320 mm.
Standard-Lackierung: nach RAL 7035 - lichtgrau.
Anschluss: 230 V - 50 Hz, Vorsicherung 1-polig C20A.
Bestückung Bedienblende:
1 Schlüsseltaster >EIN< mit Taste >AUS< für Einschaltung,
1 NOT-AUS-Pilztaste zur Abschaltung der Gesamtanlage.
Bestückung Einschub:
2 x Sicherheits-Laborbuchsen GELB
für Wechselstrom-Kleinspannung
2 x Sicherheits-Laborbuchsen BLAU/ROT
für Gleichstrom-Kleinspannung
1 x Sicherheits-Laborbuchse GELB/GRÜN für Erde
1 Kleinspannungs-Stromkreis,
bestehend aus:
Wechselstrom: 0-25 V - 25 A, umschaltbar auf
Gleichstrom: 0-25 V - 25 A
Wechsel- und Gleichstrom an getrennten
Buchsenpaaren abnehmbar, stufen- und
verlustlos einstellbar, Trenntrafo nach
EN 61558-2-6 für galvanische Netztrennung,
mit analogem Voltmeter und Amperemeter.
Gleichrichtung in Wechselstrom-Brückenschaltung,
Restwelligkeit der Gleichspannung ca. 5 %
durch zusätzlich eingebaute Sieb-Kondensatoren.
Gerät nach VDE geprüft, mit Bedienungsanleitung.
ACHTUNG:
FEHLERSTROM-SCHUTZEINRICHTUNG
TYP "B" ERFORDERLICH.
(Artikelnummer WPO: 4391-15).
********************************************************
Installationshinweis:
NETZANSCHLUSS BAUSEITS !!!
Die erforderlichen Sicherungsautomaten müssen
bauseits nach unseren Angaben in der bauseitigen
Verteilung eingebaut werden.
Die Leitungsverlegung zur Wandschalttafel,
zu den Werkbänken sowie zu den Hängeampeln
oder Abnahmeeinheiten hat ebenfalls nach
unseren Angaben zu erfolgen.
********************************************************
von Schüler-Arbeitsplätzen mit Kleinspannungen.
Gehäuse aus Stahlblech, zur Aufnahme eines Einschubs,
abnehmbare Bedienblende, dahinter Anschlussraum mit Klemmleiste.
Abmessungen HBT: 900 x 480 x 320 mm.
Standard-Lackierung nach RAL 7035 - lichtgrau.
Anschluss: 230 V - 50 Hz, Vorsicherung 1-polig C20A.
Bestückung Bedienblende:
1 Schlüsseltaster >EIN< mit Taste >AUS< für Einschaltung,
1 NOT-AUS-Pilztaste zur Abschaltung der Gesamtanlage.
Bestückung Einschub:
2 Sicherheits-Laborbuchsen GELB für Wechselstrom-Kleinspannung
2 Sicherheits-Laborbuchsen BLAU/ROT für Gleichstrom-Kleinspannung
1 Sicherheits-Laborbuchse GELB/GRÜN für Erde
1 Kleinspannungs-Stromkreis,
bestehend aus:
Wechselstrom: 0-25 V - 25 A, umschaltbar auf
Gleichstrom: 0-25 V - 25 A.
Wechsel- und Gleichstrom an getrennten Buchsenpaaren
abnehmbar, stufen- und verlustlos einstellbar, Trenntrafo nach
EN 61558-2-6 für galvanische Netztrennung,
mit digitalem Voltmeter und Amperemeter.
Gleichrichtung in Wechselstrom-Brückenschaltung,
Restwelligkeit der Gleichspannung ca. 5 %
durch zusätzlich eingebaute Sieb-Kondensatoren.
Gerät nach VDE geprüft, mit Bedienungsanleitung.
ACHTUNG:
FEHLERSTROM-SCHUTZEINRICHTUNG
TYP "B" ERFORDERLICH.
(Artikelnummer WPO: 4391-15).
***************************************************
Installationshinweis:
NETZANSCHLUSS BAUSEITS !!!
Die erforderlichen Sicherungsautomaten
müssen bauseits nach unseren Angaben
in der bauseitigen Verteilung eingebaut werden.
Die Leitungsverlegung zur Wandschalttafel,
zu den Werkbänken sowie zu den Hängeampeln
oder Abnahmeeinheiten hat ebenfalls
nach unseren Angaben zu erfolgen.
***************************************************
zur zusätzlichen Erfassung von glatten
Gleichfehlerströmen nach DIN VDE 0100-
Teil 0723 "Unterrichtsräume mit
Experimentiereinrichtungen".
EINGEBAUT IN DEN NETZVERTEILER.
zur zusätzlichen Erfassung von glatten Gleichfehlerströmen nach DIN
VDE 0100 - Teil 0723 "Unterrichtsräume mit Experimentiereinrichtungen".
EINGEBAUT IN DIE WANDSCHALTTAFEL.
WICHTIGER HINWEIS:
Falls dieser Fehlerstrom-Schutzschalter in die bauseitige Unterverteilung
integriert wird, kann dieser bei der Schalttafel entfallen !!!
zur Absicherung der Arbeitsstromkreise 230/400 V.
Resopal-Frontplatte, dauerhaft beschriftet,
alle Bedienelemente lehrerseitig von vorne.
Anschluss: 400/230 V-50 Hz, Vorsicherung 32 A träge,
Einspeisung aus dem übergeordneten Verteiler.
Bestückung:
1 Fehlerstrom-Schutzschalter 4x40/0,03 A
1 Sicherungsautomat B 6 A >Steuersicherung<
1 Steuerschütz als >Hauptschaltschütz Elektro<
1 Schaltschütz >Elektro Lehrer<
1 Sicherungsautomat C 16 A >Schuko Lehrer<
1 Schaltschütz >Stromversorgungsgerät<
1 Sicherungsautomat C 16 A >Stromversorgungsgerät<
1 Schaltschütz >Kleinspannungen WS/GS Schüler<
1 Schaltschütz >Elektro Schüler<
5 Sicherungsautomaten B 16 A >Schuko Schüler<
Netzverteiler komplett, VDE-geprüft,
einschließlich Einbau und Anschluss im Energieschacht.
NETZANSCHLUSS BAUSEITS !!!
